设计说:天空浮岛——麓客岛艺术浮桥设计方案
Design Talk: Floating Islands of Sky—The Design of LUXES' Island Artistic Pontoon Bridge
浮桥是一类特殊的构筑物,是漂浮于水面上的桥,通常没有大型水下固定构件,大多是临时性的,同时仅以通过水面为主要功能。Christo夫妇于2016年在伊塞奥湖创作的短期使用的漂浮码头,以及设计师Marshall Blecher与Fokstrot共同完成的哥本哈根迷你浮台,这类兼备设计、功能和艺术的浮桥并不多见。对我们来说,浮桥是一次有趣而富于挑战的经历。

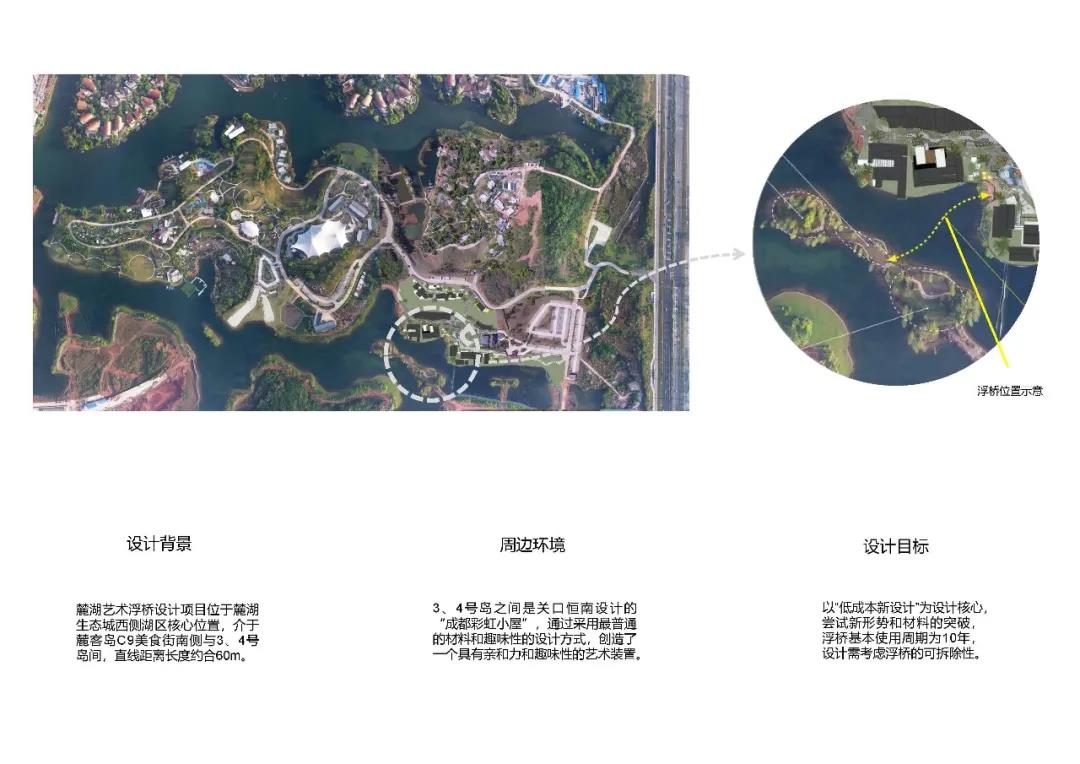

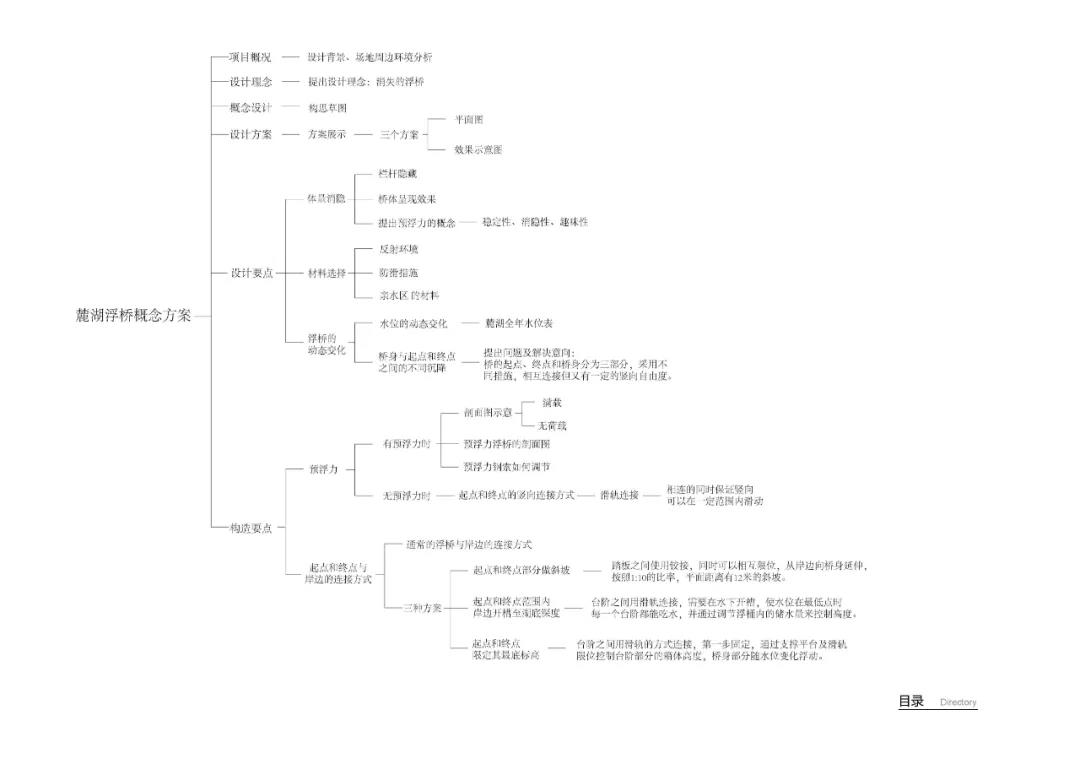

这座浮桥旨在连接麓客岛C9美食岛和日本艺术家关口恒男设计的“成都彩虹小屋”,直线距离70余米。设计要求“低成本新设计”,需尝试新形式和材料的突破,预期造价为30万元,并需要可以满足十年的使用周期及后期的可拆除性。在快速了解国内外浮桥的基本形式与构造,以及联络了国内生产浮桥的厂家后发现,这个预算仅为普通浮桥的成本造价,而且还要面对浮桥设计中必要的丰富形式、附加除通行外的其他功能、因水位变化而需要处理的驳岸交接方式等等诸多问题。还未品味有趣,挑战已经兵临城下。
设计概念:消失的浮桥
消失其实便是消隐,通过浮桥面层近似湖水色泽的材料,映射天空浮云,并在浮桥两侧及中间局部设置隐藏于水面下的、透水的亲水区,这样就可以在取消护栏的同时丰富浮桥亲水功能,并最终达成尽可能消隐浮桥、水桥一色的设想。为了最大程度获得浮桥的稳定和消隐,我们进一步提出并构想了“预浮力”的概念,就是利用固定在湖底的、可动态收放的钢缆将浮桥在无荷载的情况下,加载并拉至额定承载水位后临时固定,未来随水位变化而调整,这样便可使浮桥在额定荷载范围内不会下沉、不会晃动,确保了稳定性,同时甚至可以将浮桥露出水面的高度控制在几厘米内,无限接近水面,无限接近消隐的最终呈现。由于麓湖水面存在120cm的高差变化,解决驳岸交接问题会是另一个难点。

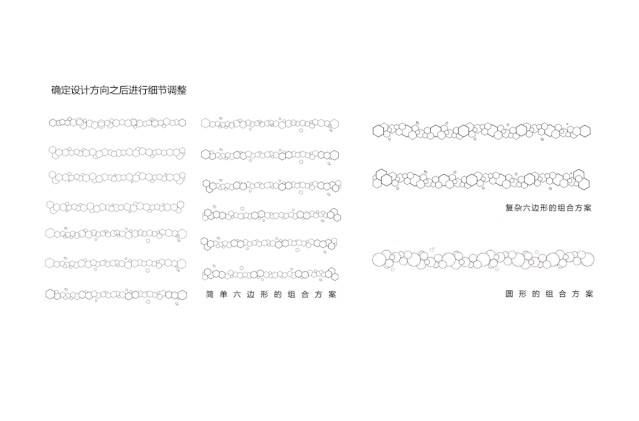

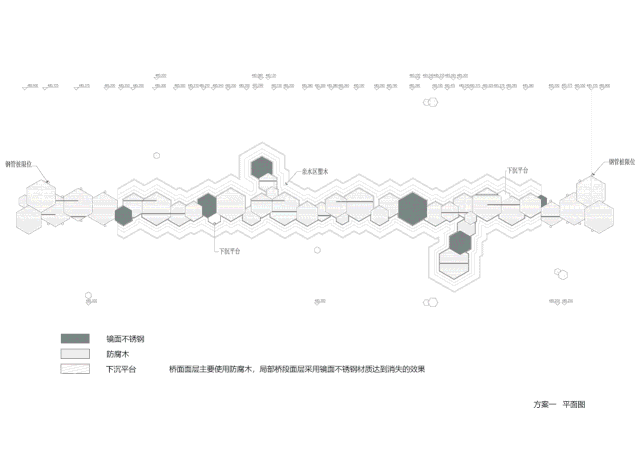

为了有别于彩虹小屋和岛屿边缘的曲线形态,实现像素化映射天空的表达,我们选择通过四五种尺度的正六边形为母体进行组合链接、咬合叠加,并在一条轴线上小幅错落震荡。在材料上采用喷砂凸纹处理的不锈钢,反射的同时兼顾防滑。亲水区局部穿孔透水,使之不受浮力影响。在构造方面,首先将桥体分成中段和起点及终点三部分,并探讨了有无预浮力的不同情况;提出了三种驳岸交接处理方式,其一便是将近岸六边形体块以竖向滑轨相连,并通过体块内的储水量调节浮力,从而获得适宜的相对高度以达到台阶的作用,来对应水位的变化而产生的高差——枯水期从中段的体块的轻微叠加渐变到近岸处的显著错落,而丰水期整体相对平整——浮桥随季节性水位升降而动态变化。
设计概念:群岛浮桥

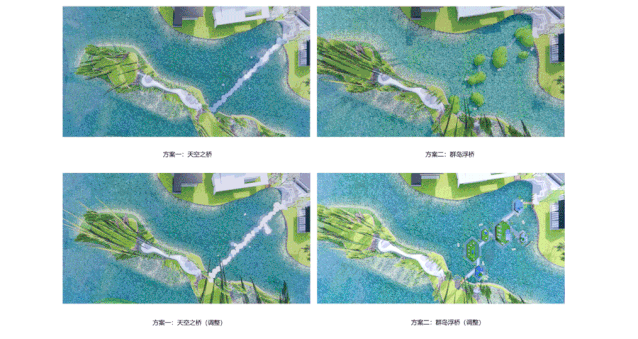

由于造价和功能形态过于单一的问题,我们开始了新的探索。如果不能完全消隐于水天之间,那何不以聚落状的自然形态融入水岛环境。这样,大小七个覆盖着绿色植被、饱满的自然形态的小岛便错落有致的散落在了水中。近岸岛屿跨越坡岸即可自然解决水位高差问题;岛屿之间用潜入水下的步道相连,但如果不想体验涉水而过的路径,也可以通过充气皮筏拖拽绳索以到达每个人工小岛,这便有了双重的通过和亲水方式;岛上设有垂钓、野炊、休憩等空间,并结合灯带和喷雾装置,勾勒和烘托气氛;同时与其他人工岛屿呼应,形成链接的群岛,共同构成水岛景观。我们将其命名为群岛浮桥。但由于麓湖设计中已经有有离岛链的概念,所以提出以原设计中的六边形的形态替换自然形态,满足多节点停留,保持与现有自然景观的对比。

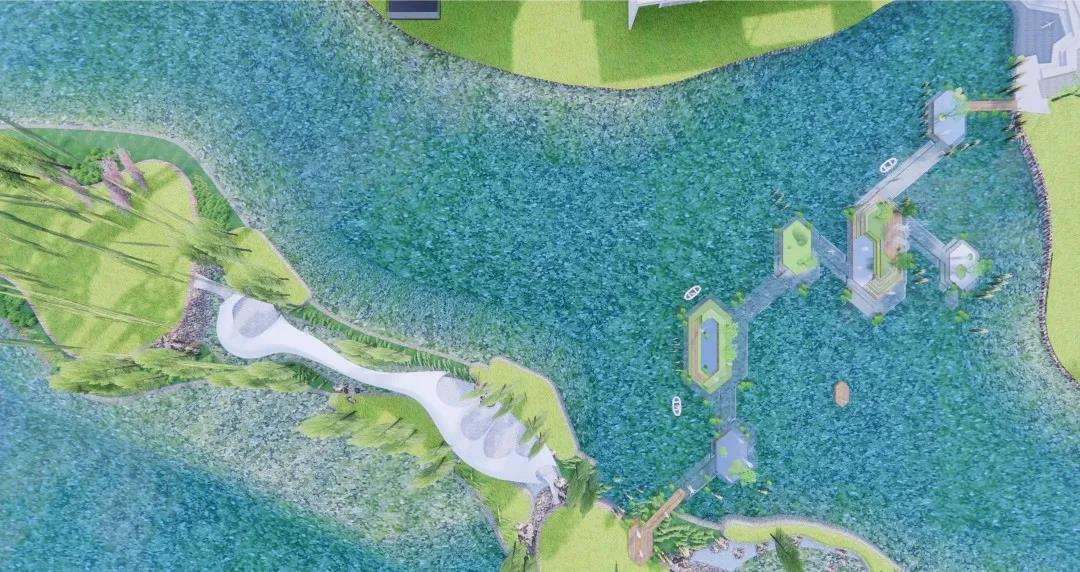

设计概念:天空浮岛

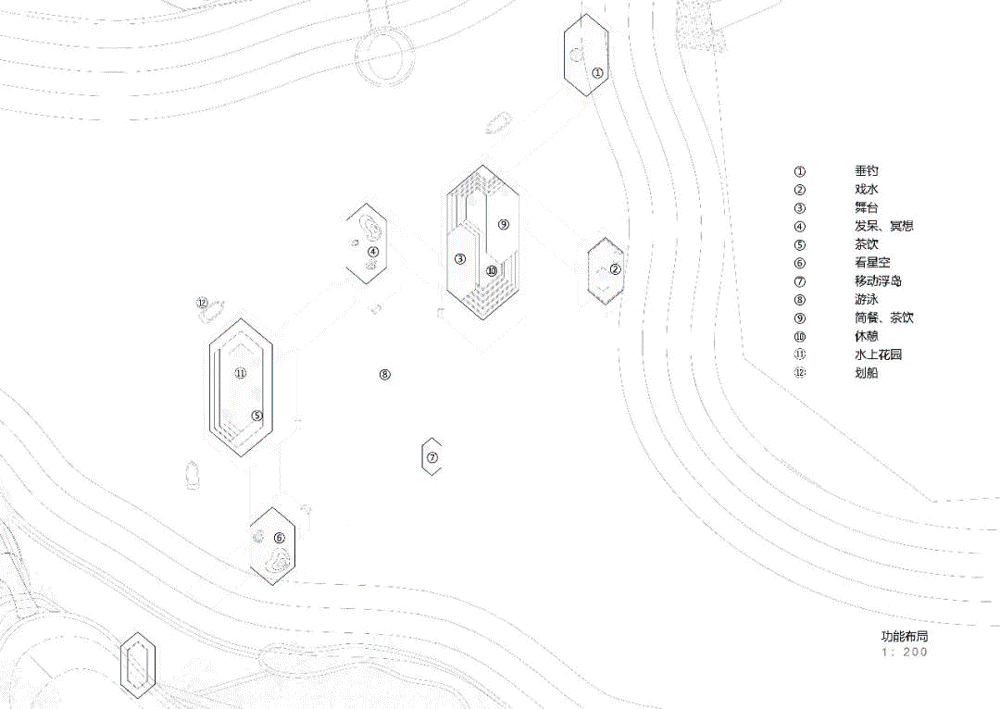

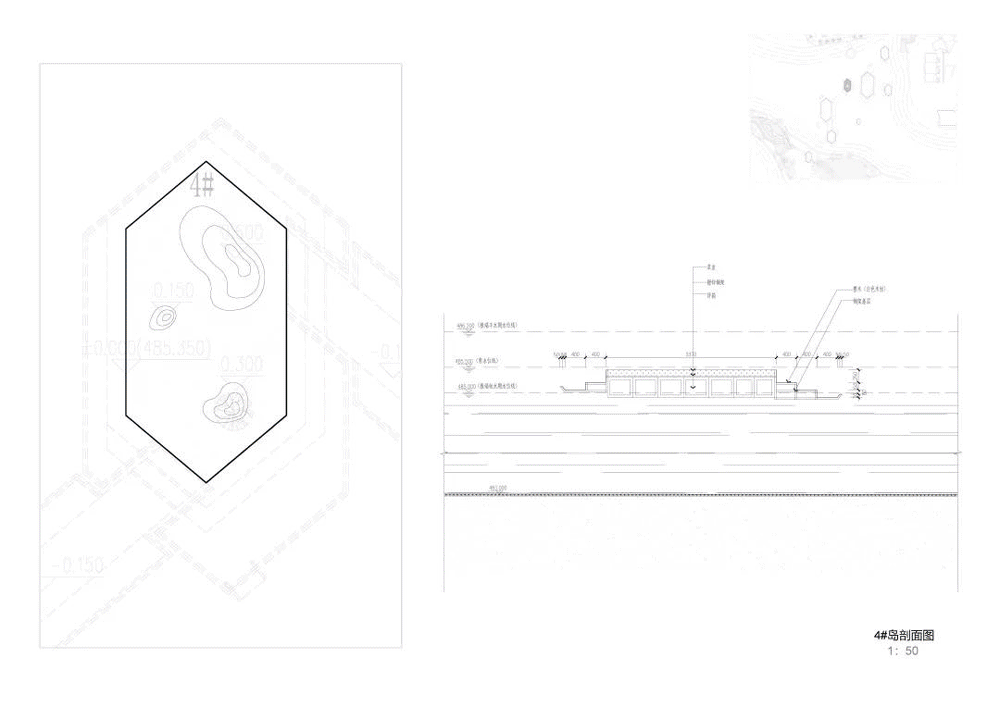

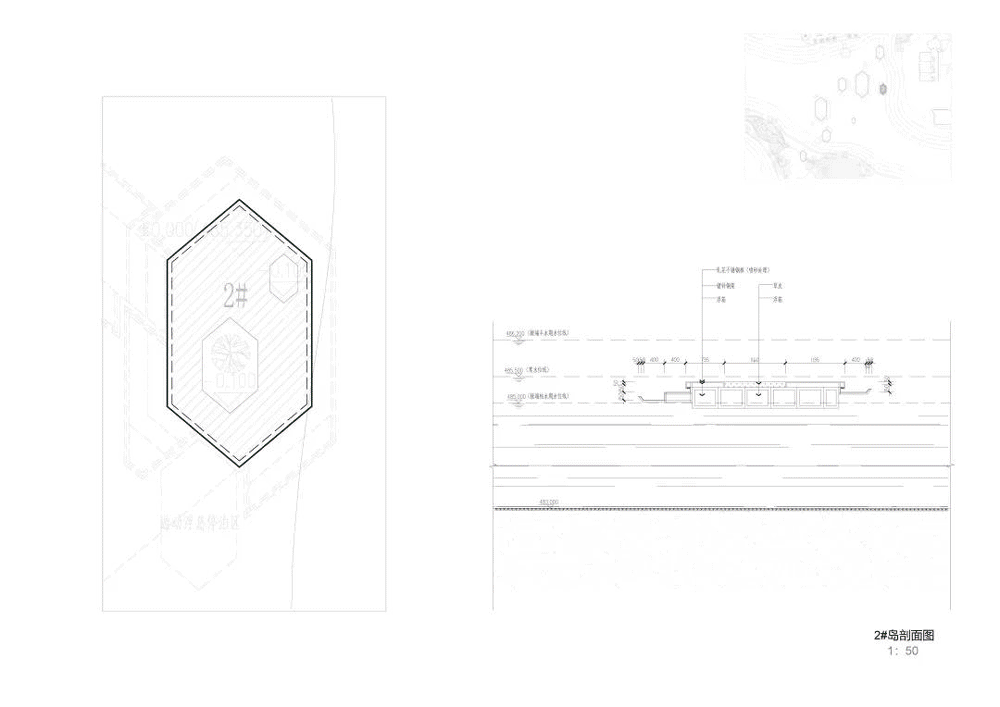

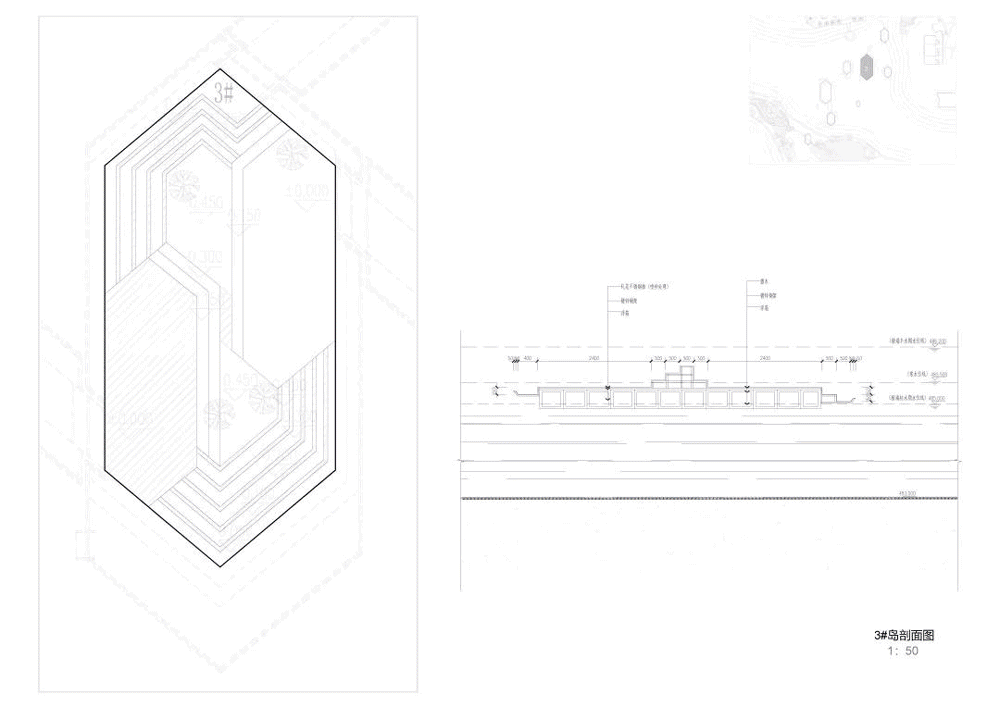

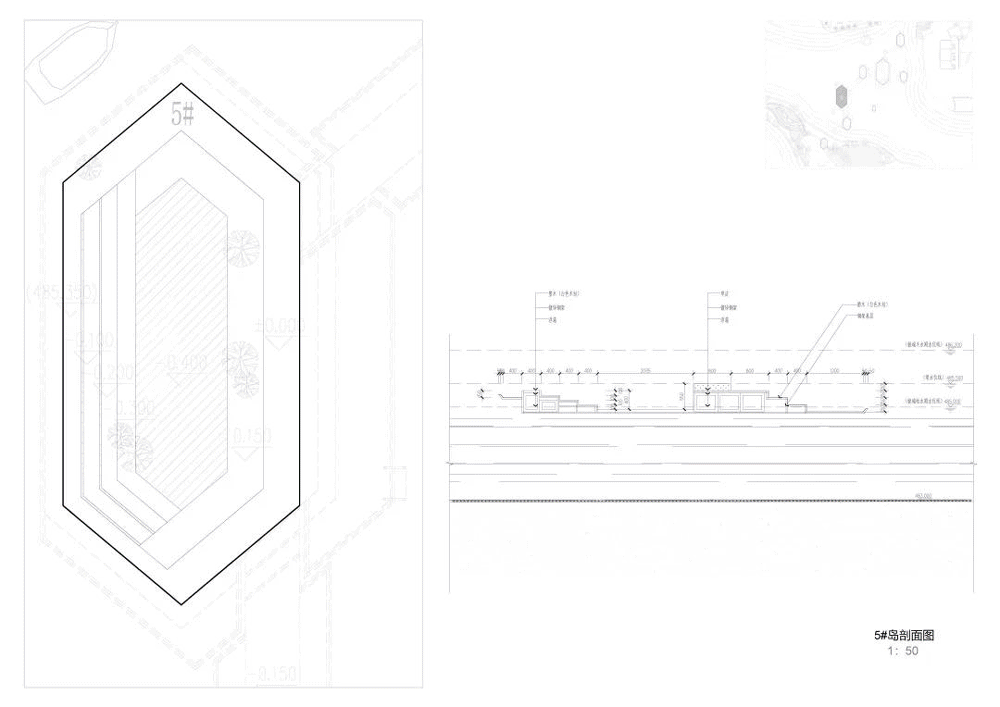

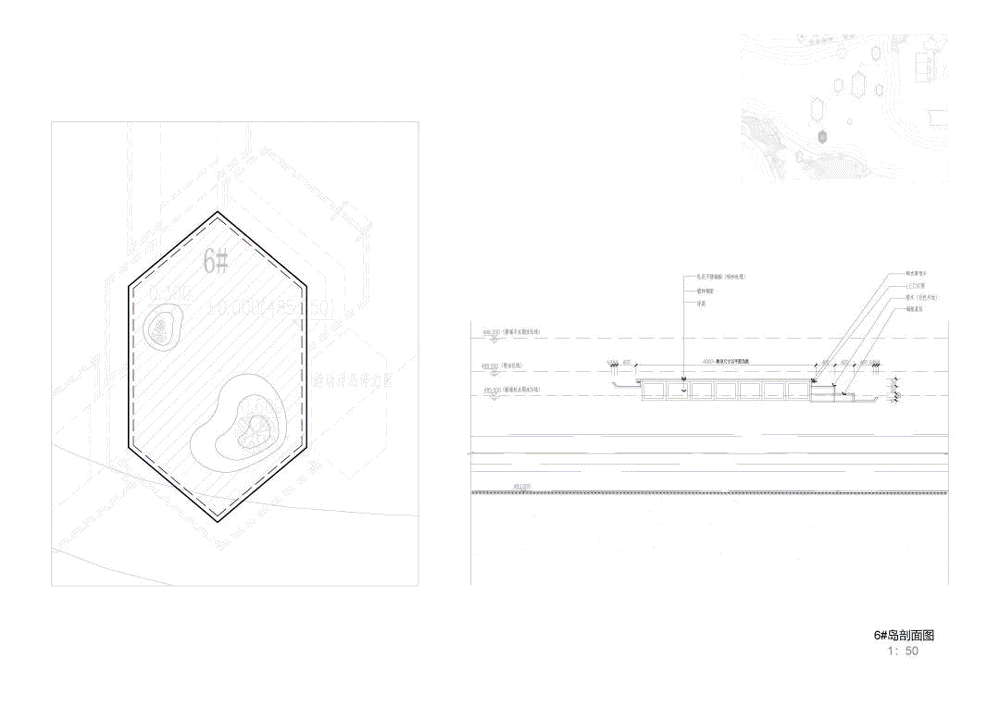

第三轮汇报,除了在确认水质达标后增设了一个游泳区域外,布局与功能已完全满足设计需求。为了尽量将造价控制在35万左右,我们进一步缩小了两个主岛的尺度,调整了岛屿相对位置及其肌理,将可涉水的亲水区缩小至游泳区域周边,并用一个微小的浮岛代替了绳索皮筏,使之成为可以移动的浮岛。我们期待可以用巧妙与美好的景观去呈现一方处所,使行进中得以体验别样的乐趣;让这座浮桥可以时而局部消隐于水天之间,兼顾实用与趣味,让游人行走于倒映的云朵之上,感受悬浮的自由与暗涌的力量;我们期待这些人工的浮岛可以以新的形态融于天空与湖水,产生折叠的群岛效应,与彩虹小屋相伴,于麓湖常栖。
项目名称:麓湖天空浮岛
设计团队:张赫天、范永刚、刘琪、张金显,孙继华
